永磁半直驅同步拖動裝置

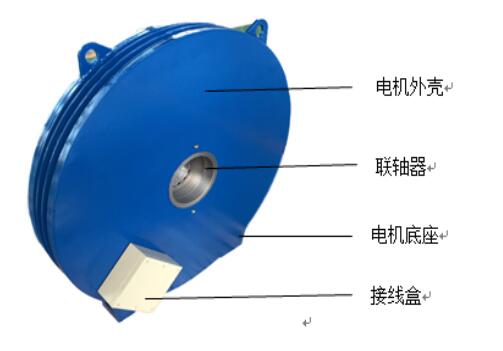

抽油機用永磁半直驅同步拖動裝置由半直驅同步電動機、同步電動機變頻控制箱和連接支撐三部分組成。 同步電動機專為油田游梁抽油機設計的低速大轉矩永磁同步電動機，利用超薄機身（160mm)，自然冷卻，直接驅動減速箱輸入軸，**節能，**可靠。變頻控制柜采用新一代高性能開環矢量變頻器，采用DSP芯片為控制核心，保證產品的可靠性和對各種環境的適應性，功能強大，使用靈活，**沖次可以**到0.1次/分鐘。

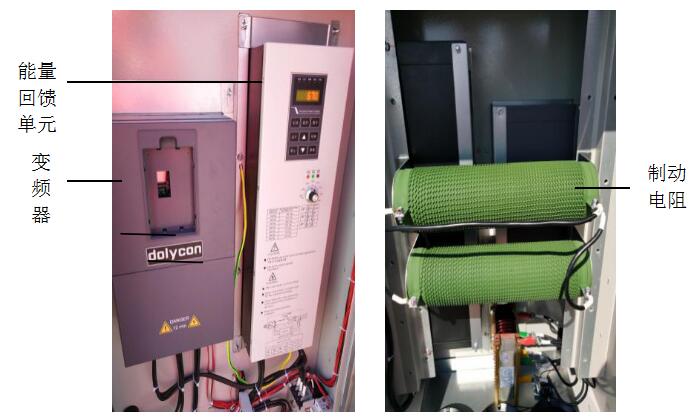

首先，該裝置取消了易造成人員傷害的皮帶機構，使系統運行更**、更環保?？刂葡到y(tǒng)采用了變頻器電阻回饋制動，在油井出現桿斷失重時，控制系統自動斷電，電機制動減速，避免慣性加速引起的抽油機井**事故。其次，該裝置因采用了永磁同步電動機，大大提高了傳動效率和功率因素，綜合節電率在10%以上。該裝置具有以下特點：
◆行業專用：基于游梁式抽油機控制的軟件邏輯，做到行業專用，方案**。
◆高可靠性選型：關鍵器件均采用國內外知名品牌，元器件穩定性可靠有保障。
◆大冗余設計：通過嚴格計算與實驗驗證，關鍵元器件采用大裕量設計，以保證整機在油田惡劣環境下的長期穩定性。
◆優化的矢量控制：國內**的無速度反饋矢量控制，低頻扭矩大，轉矩響應
◆軟件限流限壓功能：良好的電壓、電流限制，有效進行關鍵控制參數限幅以**變頻器的故障風險。
◆環境適應性強：較高的整機過溫點，獨立的風道設計，加厚三防漆處理，更適合長期運行在油田戶外場合。
◆轉速追蹤再起動功能：實現對旋轉中的電機的無沖擊平滑起動
◆自動電壓調整功能：當電網電壓變化時，能自動保持輸出電壓恒定。
◆**的故障保護：過流、過壓、欠壓、過溫、缺相、過載等保護功能
